安全閥,AQF-I型安全閥
一、 結構特點
AQF-I型安全閥，采用內外雙層圓簡結構，結構簡單、重量輕、安裝方便，內殼經0.2Mpa密封性試驗安全可靠。該閥主要用于儲料倉庫庫頂作排除氣體或易燃氣體。廣泛用于冶金、建材、電力、礦山等行業。
二、 作用原理
由于物理化學變化產生的易燃并具有一定內壓的氣體引入安全閥，經減壓排出，可保證安全。
三、 外形安裝尺寸(見圖)

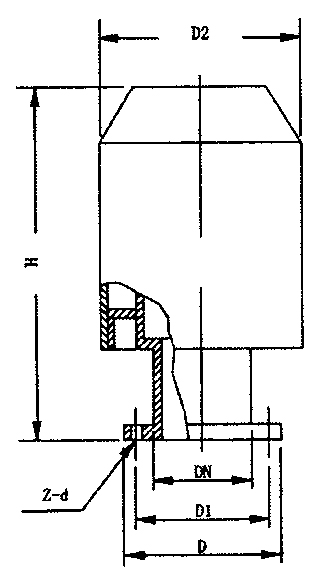

圖一 AQF-I型安全閥外形結構圖
AQF-I型安全閥安裝尺寸表
|
DN |
D |
D1 |
D2 |
H |
Z-d |
|
200 |
300 |
265 |
420 |
650 |
8-Φ12 |
|
250 |
350 |
315 |
470 |
650 |
8-Φ14 |
|
300 |
400 |
365 |
520 |
700 |
8-Φ14 |
|
350 |
450 |
415 |
570 |
700 |
12-Φ14 |
|
400 |
500 |
465 |
620 |
700 |
12-Φ14 |
|
500 |
600 |
565 |
720 |
750 |
16-Φ14 |
